6400-6900MHz輸出
頻率步進 1uHz
內置參考，可切換外 10MHz 輸入
產品特性 | 規格名稱 | 指標參數 | 備注 |
產品規格書下載：低噪聲信號發生器-高穩激勵源 STX-DSM005 | |||
射頻輸出 | 輸出頻率 | 6400-6900MHz | |
輸出路數 | 1路 | ||
頻率步進 | ≤1 uHz | ||
功率范圍 | -15～+10dBm | ||
功率步進 | 0.1dB | ||
功率平坦度 | ±1dB | ||
諧波抑制 | ≥35dBc | ||
雜散抑制 | ≥50dBc | ||
掃頻方式 | 外部觸發 | 該激勵源具有外部觸發掃頻功能，可通過通信端口進行配置。掃頻時，相位連續，最小駐留時間為5us，最小頻率步進1uHz。在掃頻起始時刻，輸出同步脈沖。 | |
掃頻參數方式 | PC機通過串口設置 | ||
掃頻時序 | 固定，見備注詳細說明 | ||
掃頻頻段數 | 1~1023 | ||
掃頻時序駐留最小時間 | 5us | ||
掃頻時序駐留最大時間 | 4s | ||
掃頻頻率步進 | 1uHz~100MHz | ||

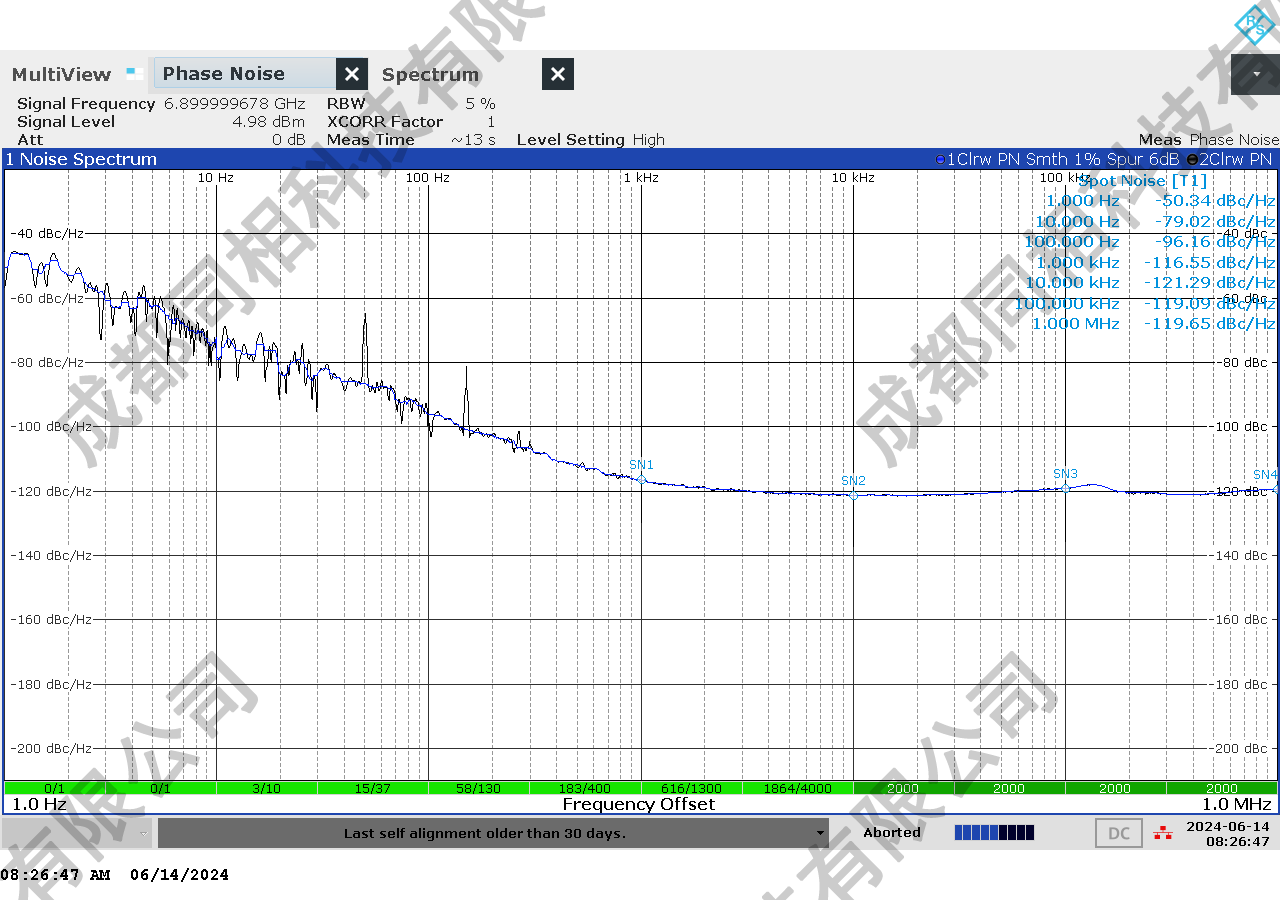

輸出殘余相位噪聲 | 1Hz | ≤-105dBc/Hz | 分頻后，采用5125測試，折算到10MHz，按10LogN惡化 |
10Hz | ≤-120dBc/Hz | ||
絕對相位噪聲 | 100Hz | ≤-85dBc/Hz | 100Hz以后受鎖相環環路帶寬影響，需要測試絕對相位噪聲，采用FSUP信號源分析儀測試 |
1KHz | ≤-100dBc/Hz | ||
頻率穩定度 | 1S | ≤2E-13 | 阿倫方差，輸出信號分頻后采用5125測試 |
10S | ≤5E-14 | ||
環境溫度 | 工作溫度 | 0°C + 50°C | |
儲存溫度 | -55°C + 85°C | ||
電源電壓 | 供電電壓 | 12V DC | |
功耗 | ≤30W | ||

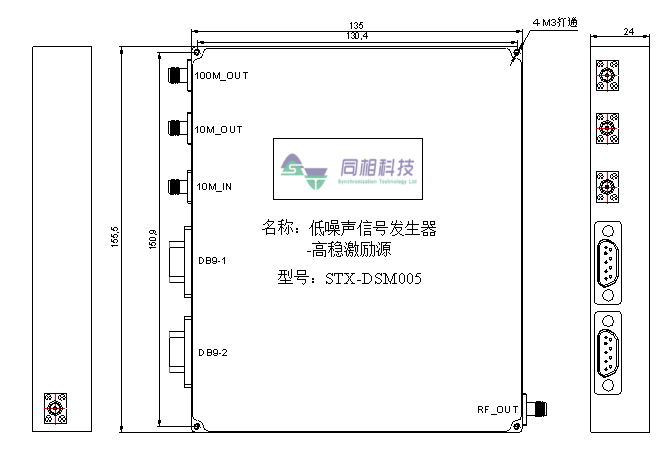

結構 | 尺寸 | 155.5*135*24mm | |
射頻連接器 | SMA-K | ||
控制接口 | DB9 | ||
